Radarový hladinový vysílač s řízenými vlnami



Magnetický hladinoměr ZSRD70X proti výbuchu-radaru s řízenou vlnou je měřicí přístroj založený na principu cestování v čase. Radarová vlna běží rychlostí světla a dobu chodu lze elektronickými součástkami převést na signál hladiny. Sonda vysílá vysokofrekvenční-pulzy a šíří se podél kabelové nebo tyčové sondy. Když se pulsy setkají s povrchem materiálu, jsou odraženy zpět a přijímány přijímačem v měřidle a signál vzdálenosti je převeden na signál hladiny.

Odražený pulzní signál je přenášen do elektronické obvodové části přístroje po kabelové nebo tyčové sondě. Mikroprocesor zpracovává tento signál k identifikaci ozvěny generované mikrovlnným pulzem na povrchu materiálu. Správná identifikace signálu echa je dokončena pulzním softwarem a vzdálenost D od povrchu materiálu je úměrná časovému průběhu T pulzu:

D=C×T/2

Kde C je rychlost světla

Protože vzdálenost E prázdné nádrže je známá, hladina L je:

L=E-D

Zadáním výšky prázdné nádrže E (=nulový bod) je nádrž plná

Výška F (= v plném měřítku) a některé parametry aplikace

Nastavení, parametry aplikace automaticky přizpůsobí měřidlo měření

Množství prostředí, odpovídající výstupu 4-20 mA.

Rozsah měření:

H ---- Rozsah měření

L----vzdálenost prázdné nádrže

B----horní slepá zóna

E----Minimální vzdálenost od sondy ke stěně nádrže

Horní slepá zóna označuje minimální vzdálenost mezi nejvyšším povrchem materiálu a referenčním bodem měření.

Spodní slepá zóna označuje vzdálenost v blízkosti spodní části kabelu, kterou nelze přesně změřit.

Mezi horní slepou zónou a spodní slepou zónou je konečná měřicí vzdálenost.







1.1 Funkce aplikace

Radarové produkty FM FMCW RD800X77-81GHz (také známé jako radar s milimetrovými vlnami),

protože využívá vyšší než Ku pásmo radarové frekvenční pásmo milimetrových vln, při vzdálené detekci cíle, prostředí silného kouřového prachu, dlouhé vzdálenosti



Radar Bit Meter

● Snadno vstřebatelné polárními molekulami: tento pás má menší rozptyl v nejednotných látkách -a dokáže detekovat a měřit obsah vodní páry. Mohou také být

studovány analýzou jejich charakteristických profilů nebo prováděním kontroly kvality.

Jako pásmový radar 78GHz používaný v oblasti průmyslového měření, vysoká přesnost a

bez{0}}dotykové měření hladiny a hladiny kapalin má nesrovnatelné výhody jiných

běžný mikrovlnný pulzní radar a radar s řízenou vlnou. Jeho extrémně úzký paprsek a

schopnost penetrace se může lépe přizpůsobit velmi složitým pracovním podmínkám, aniž by došlo k oslabení výkonu měření.

1.2 RD800X Produkty vhodné pro oblast použití

● Úhel vyzařování elektromagnetických vln produktu je menší než 3 stupně, což je vhodné pro měření úzkého prostoru nebo vedení vodící vlny.

● Produkt může dosáhnout měřicího rozsahu 120M, vhodného pro měření velmi velké skladovací nádrže

● Slepá oblast měření produktu v rozsahu 7-8CM, vhodná pro malé skladovací nádrže

● Produkt má extrémně vysokou přesnost měření, vhodný pro vysoce přesné měření

● Produkt má bohatý algoritmus zpracování ozvěny a zkušenostní data různých provozních podmínek, směšovací a topné tyče.

1.3 Vlastnosti produktu RD800X

● 77GHz-81GHz FM vlnový radar

● 5GHz super-velká šířka skenovací frekvence FM, široký aplikační povrch

● Je podporován standardní protokol HART, sběrnice RS485 / MODBUS

● Podpora softwaru pro nastavení horního stroje, bočního stolu nádrže a dalších provozních režimů

● Napájení 24VDC

● Jednoduchá instalační struktura, přizpůsobená různým instalačním formám na místě











3.1 Místo instalace

● Vyhněte se montáži přístroje do středové polohy nebo blízko okraje nádoby, jinak pravděpodobně dojde k nesprávnému odečtu.

















● Rozptyl paprsku: v důsledku polarizačního účinku mikrovlnného signálu a stěny nádoby nesmí být vzdálenost přístroje od nádoby menší než 20 mm od boční stěny.

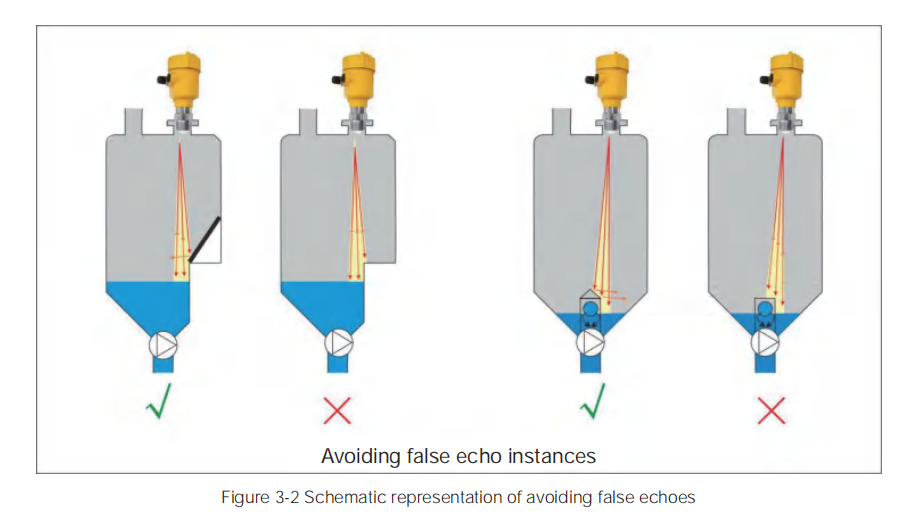

● Polarizační efekt:

(1) Emisní kužely narážející na ploché překážky a svislé vzpěry mohou způsobit velké

falešné odrazy. Tyto překážky odrážejí radarové signály velké amplitudy. Povrch kruhových překážek zachycuje odraženou vlnu radarového signálu a vytváří falešný odraz malé amplitudy.

(2) Pro dosažení minimálního falešného odrazu se přístroj nejprve otočí, aby se dosáhlo

nejlepší signál (nejnižší amplituda falešného echa) a poté se vytvoří křivka falešného echa.

Obrázek 3-5 Schematický diagram geometrie prostoru radarového paprsku přístroje



● Rozlišení FM

RD800X Šířka pásma frekvenční modulace B=5.1GHz, rozlišení minimální vzdálenosti

IF signál RD800X byl analyzován vlastním algoritmem s přesností měření 0,1 mm.



● Rozlišení vzdálenosti (rozsahové rozlišení)

Obecně řečeno, rozlišení vzdálenosti se vztahuje k tomu, jak daleko jsou od sebe objekty dva objekty, a bitový radar může rozlišit dva objekty místo jednoho a měřit jejich příslušné

vzdálenosti.

Pokud je vzdálenost mezi dvěma objekty menší než rozlišení vzdálenosti objektového radaru, pak radar může měřit pouze hodnotu vzdálenosti, která se nerovná hodnotě vzdálenosti žádného z objektů, ale kombinaci hodnot vzdálenosti obou objektů.

● Přesnost měření (Přesnost)

Pokud existuje pouze jeden objekt a objekt se pohybuje o malou vzdálenost, zda poziční radar dokáže rozpoznat změnu vzdálenosti. Indikátor, který určuje vzdálenost pohybu jednotlivého objektu, se nazývá přesnost.
